Lazer markalash mashinasini oching-

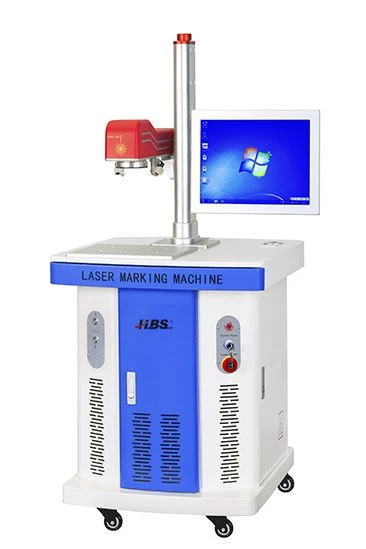

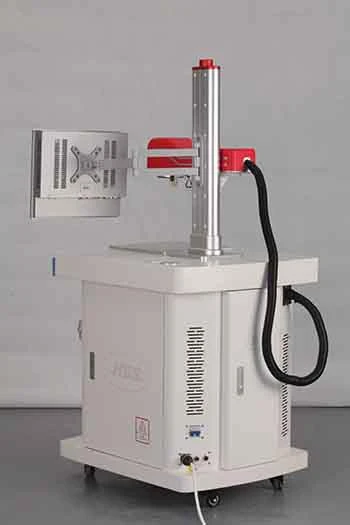

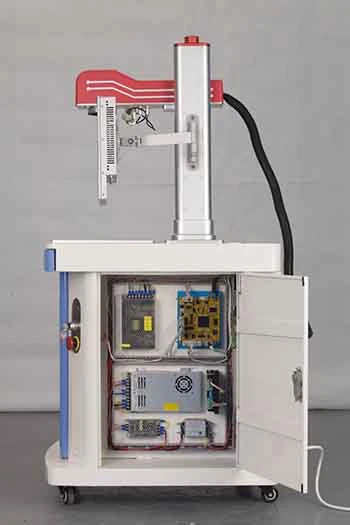

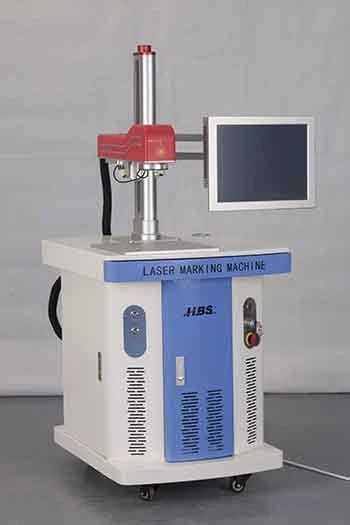

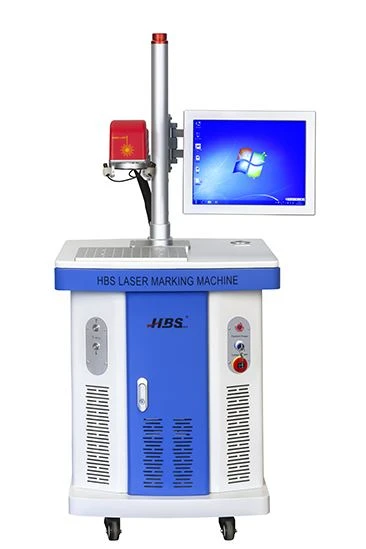

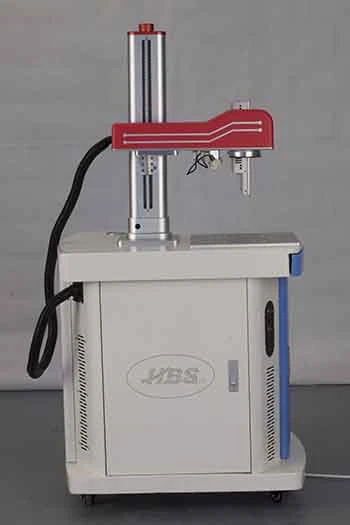

Vertikal shkafi lazerli o'yma mashinasi



Mashina modeli	HBS-GQ-20A1
Lazer manbai	Raycus Advanced+, IPG yoki moslashtirilgan
O'rtacha quvvat	20 vatt (30/50/100 Vt ixtiyoriy)
Lazer quvvati muddati	100 000 soat (nazariy ma'lumotlar)
Elyaf kabel uzunligi	2.5m
Sovutish	Havo sovutish
To'lqin uzunligini belgilash	1064 nm
Nur sifati	﹤1.5
Lazerni takrorlash chastotasi	100 kHz dan kam yoki unga teng
Belgilash chuqurligi	0-1,5 mm (quvvat sozlamalari, tezlik, materiallar bilan sozlanishi)
Belgilash tezligi	12000 mm/s dan kam yoki unga teng
Minimal chiziq kengligi	0,01 mm
Minimal belgilar hajmi	0,05 mm
Takrorlash aniqligi	±0,001 mm
Standart markalash maydoni (mm)	110*110
Ixtiyoriy belgilash maydoni (mm)	65*65,75*75, 110*110,150*150, 160*160, 175*175, 200*200, 300*300 yoki moslashtirilgan   Odatda 160-300 mm belgilash maydoni 50w ga, 110 mm 20/30w ga to'g'ri keladi
Fokus uzunligi	Belgilash maydoni talablariga bog'liq
Quvvat iste'moli	500 Vt dan kam yoki unga teng
Mashina talablari	AC220V (±10%), 50Hz (±10%), 10A
Ishlash harorati	-10 daraja -60 daraja
Namlik	5-95%
Boshqarish tizimi	Win7, Win8, Win10, Win XP,
Ram	2 GB-16 GB
HDD	500G
Belgilash formatlari	AI., PLT., DXF., TIFF., PNG., BMP., JPG. va hokazo.
Kompyuterga ulanish	2.0 USB
Dasturiy ta'minot	Ezcad 2.9.0



Ixtiyoriy ob'ektiv:

Ob'ektiv turi	HBS-65	HBS-110 (Standart)	HBS-175	HBS-220	HBS-300
Fokus uzunligi	100 mm	170 mm	250 mm	330 mm	420 mm
Belgilash maydoni	65mm * 65mm	110mm * 110mm	175mm * 175mm	220mm * 220mm	300mm * 300mm
Eslatma:Agar maxsus talablar bo'lmasat, HBS taqdim etaditu standartBelgilash maydoni:110mm*110mm Boshqa markalash hajmi moslashtirilishi mumkin.







1. Yuqori mahsuldorlik va aniqlik



Tez belgilash tezligi: Yuqori tezlikda skanerlash galvanometri bilan jihozlangan{0}}, tezlik 12000 mm/s ga yetishi mumkin, bu ommaviy ishlab chiqarish uchun mos bo'lgan an'anaviy yarimo'tkazgichli modellarga qaraganda 2-3 baravar tezroq.

Juda yuqori aniqlik: Fokuslangan nuqta diametri<20μm, minimum line width of only 0.01mm, character width of 0.05mm, repeatability ±0.001mm, enabling fine marking (e.g., jewelry, electronic components).



2. Operatsion xarajatlarning pastligi



Sarf materiallari yo'q + uzoq umr ko'rish muddati: lazerning ishlash muddati 100 000 soatga etadi (deyarli almashtirish talab qilinmaydi) va linzalarni tozalash/sozlash shart emas, asosan "nolga texnik xizmat ko'rsatish".

Kam energiya iste'moli: Quvvat 500 Vt dan kam yoki unga teng, faqat yarimo'tkazgichli modellarning 1/5 qismi; havo sovutish suv sovutish tizimlarining elektr va texnik xizmat ko'rsatish xarajatlarini yo'q qiladi.



3. Moslashuvchan va qulay ishlash



Rich Functionality: shtrix-kod/QR-kod/avtomatik raqamlash/foto chop etishni qo‘llab-quvvatlaydi, bir nechta dasturiy ta’minot dasturlari bilan mos keladi va sozlanishi grafik/matnga imkon beradi.

Oson joylashishni aniqlash va sozlash: qizil chiroqli joylashishni aniqlash tizimi va elektr ko'taruvchi ustun bilan jihozlangan, u tezda ishlov beriladigan qism bilan mos kelishi mumkin; u aylanma/uchuvchi belgilash funksiyalarini ham qamrab olish uchun kengaytirilishi mumkin.



4. Kuchli moslashuvchanlik

Atrof muhitga yaxshi moslik: Havo sovutilgan{0}}dizayn va haroratga chidamliligi uning og‘ir sharoitlarda ishlashiga imkon beradi va hatto avtomobil quvvat manbai/batareya quvvatini (ba’zi modellarda) qo‘llab-quvvatlaydi.

Qo'llaniladigan materiallarning keng assortimenti: U metallarni (po'lat/alyuminiy/oltin) va ba'zi{0}}metall bo'lmaganlarni (plastik/charm va boshqalar) belgilashi mumkin, chuqurligi sozlanishi (1,5 mm dan kam yoki unga teng).





1. Oyoq pedallari tizimlari



Avtomatik belgilarga erishish uchun oyoq pedali mashina bilan o'rnatilishi mumkin. Belgilash operator pedalni bosgandan so'ng boshlanadi. Ushbu tizim mijozlarga ommaviy ishlab chiqarishni amalga oshirishda yordam beradi.





2. Aylanadigan aksessuar



Aylanadigan aksessuar mijozlarga aylanma markalash uchun yumaloq materiallarni belgilashda yordam beradi. Dumaloq materiallarni belgilashda aylanma ish qismini qisadi va belgilash paytida aylanadi. To'g'ri ko'rsatilgan rasm:





3. Havodan tutun chiqargich



Odatda, barcha tolali lazer markalash mashinasi uchun u ish paytida tutun va chang havosini ishlab chiqaradi. Operatorni yaxshiroq himoya qilish uchun

tutun yoki chang havosini inhalatsiyalash, bizning kompaniyamiz shuningdek, havo tutunini chiqaradigan maxsus qurilma- bilan ta'minlaydi, bu qurilma asosan tutunni yutish uchun ishlatiladi.

va markalash mashinasi ishlayotganda chang havosini tozalang va chang va tutunni tozalang.







HBS-GQ-20A lazerli markalash namunalari







HBS{0}}GQ-20A lazerli markalash mashinasining qadoqlash tafsilotlari
